C-300

Die hochpräzise 7-Achs-Zentriermaschine C-300 bearbeitet verschiedene Geometrien einschließlich rotationsasymmetrischer Formen innerhalb eines großen Durchmesserbereichs von 10-300 mm.

Unsere C-300 ist die erste Zentriermaschine, die kraftgesteuertes Schleifen mit der vollen Flexibilität der CNC-Technologie kombiniert und damit den Weg für höchste Geschwindigkeit und beste Oberflächenqualität ebnet.

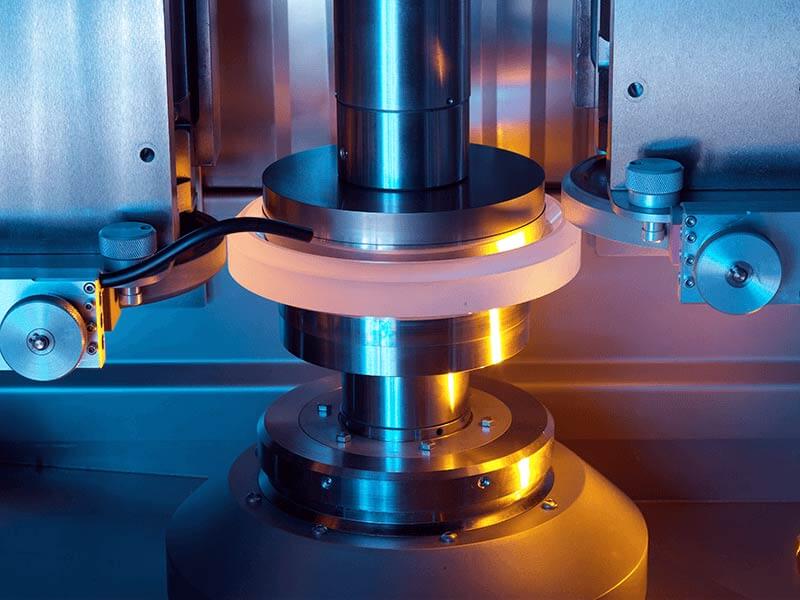

C-300 Centering machine for small to large optics

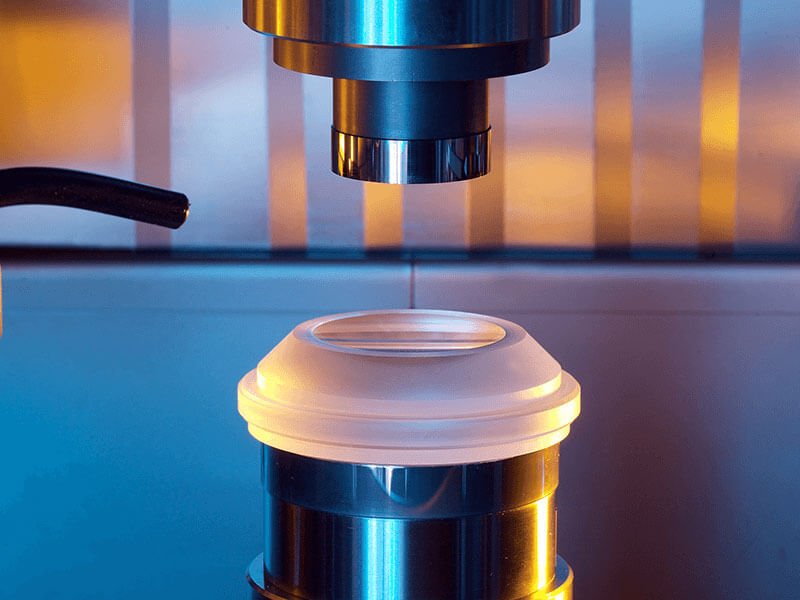

C-300 optical centering machine for cylinders, plano and form bevels

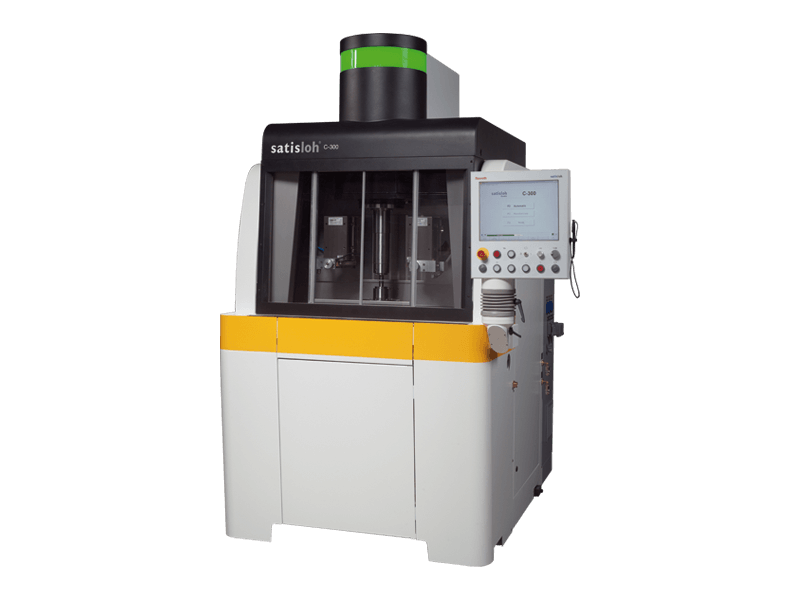

C-300 precise centering machine for optical workpieces

Innovatives Kraftschleifen, Kühlung & Voice Coil-unterstütztes Spannen

Die beiden direkt angetriebenen Werkzeugspindeln der C-300 sowie die präzisen Linearmotoren verkürzen die Bearbeitungszeiten und erhöhen so die Effizienz. Die Kombination aus drei innovativen Kraftschleifverfahren, Kühlung und Voice Coil-unterstützem Spannen ermöglicht hochdynamische Bewegungen mit präziser Kraftkontrolle, eine Bearbeitung mit höchster Geschwindigkeit und eine bessere Oberflächenqualität.

Flexibilität und Effizienz

  • Bearbeitet verschiedene Geometrien nahezu ohne Werkzeugwechsel.
  • Schnellere Bearbeitung und kürzere Zykluszeiten durch zwei unabhängig voneinander bewegbare Werkzeugspindeln.
  • Zeitersparnis durch Möglichkeit zum Multi-Fasen.
  • Hochpräzise Linearmotoren und Werkzeugspindeln mit Direktantrieb sorgen für eine Randbearbeitung mit höchster Geschwindigkeit und bester Oberflächenqualität.
  • Innovatives kraftkontrolliertes Schleifen reduziert die Bearbeitungszeiten und minimiert die Werkzeugbelastung für eine längere Lebensdauer.
  • Bearbeitung diverser Stufen und Konturen in nur einer Maschine.
  • Die Voice Coil-Technologie ermöglicht dynamische Bewegungen bei gleichzeitig äußerst präziser Kraftsteuerung für einen feinfühligen und hochgenauen Zentrierspannvorgang.
  • Bearbeitet auch nicht-rotationssymmetrische Formen mit mit dem optionalen Formgebungs-Schleifen.

Zuverlässigkeit und Präzision

  • Die wiederholbare Positioniergenauigkeit von 0,001 mm garantiert präzise und konstante Ergebnisse.
  • Luftgelagerte, dichtungsfreie Werkstückspindel eliminiert Verschleiß, Reibung und Anlaufwiderstand.
  • Exzellente Oberflächenqualität durch beste Torsionssteifigkeit und vibrationsfreie, hohe Schnittgeschwindigkeit.
  • Einzigartiges Spannsystem mit pneumatischem Gewichtsausgleich; gleicht die unterschiedlichen Gewichte der Zentrierglocken aus.
  • Spezielle Kühltechnik für optimierte, gleichmäßige Werkzeugkühlung und -spülung.
  • Hohe Stabilität durch einzigartigen und bewährten Polymerbetonsockel und schwingungsdämpfende Maschinenfüße.

Einfache Bedienbarkeit

  • Vereinfachte Wartung und Reinigung durch leicht zugänglichen Arbeitsraum.
  • Benutzerfreundlicher Touchscreen mit intuitiver Centro Software.
  • Fehlerfreie und einfache Bedienung durch integrierten grafischen Simulationsmodus.
Arbeitsbereich:

Durchmesser: Ø 1-300 mm
Höhe: Ø 0-90 mm

Abmessungen (BxTxH):

1200 x 1850 x 2300 mm / 47.24 x 72.83 x 90.55 Zoll

Gewicht:3200 kg / 7055 lb

Änderungen technischer Daten ohne vorherige Ankündigung sind möglich. Zur Prüfung von Details setzen Sie sich mit Satisloh in Verbindung.
