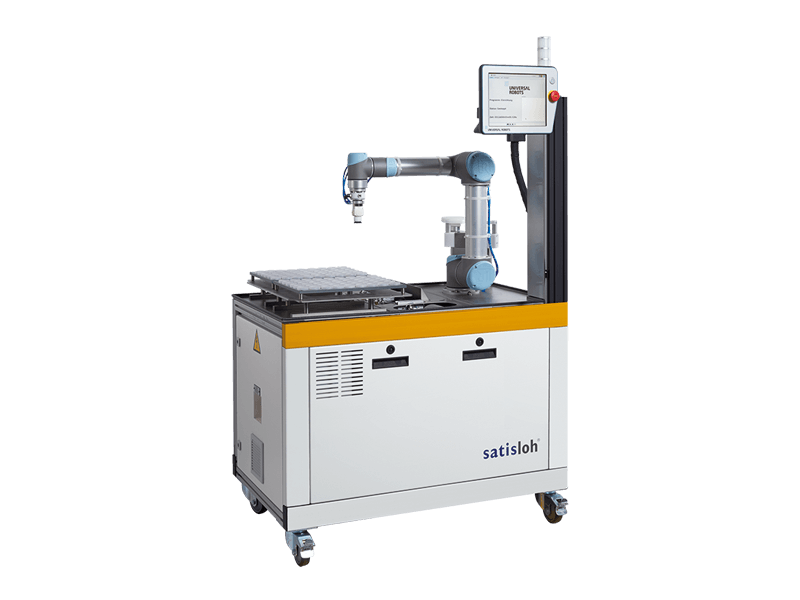

HS-200
Der HS-200 ist ein mobiles und damit flexibel einsetzbares Automatisierungssystem für die Optikfertigung. Bis zu 408 Werkstücke können mit einer Positioniergenauigkeit von +/- 0,1 mm pro Zyklus geladen werden. Sein flexibler Aufbau ermöglicht das nachträgliche Hinzufügen von Wasch- und Drehstationen, wodurch der Produktionsprozess noch weiter automatisiert wird.
Mobiles & effizientes automatisiertes Werkstückhandling
Der HS-200 ist mit den meisten Schleif-, Zentrier- und Poliermaschinen von Satisloh kompatibel: SPM/SPS-200, SPM/SPS-125, SPM/SPS-50, PR-150 und C-300. Sein durchdachtes Design, ein einfaches Andocksystem mit verschiedenen Saugnäpfen und Spannmöglichkeiten, erleichtert und vereinfacht die flexible Verwendung an mehr als einer Maschine und mit verschiedenen optischen Werkstücken.
Flexibilität und Effizienz
- Verarbeitet Linsen mit Ø 15-80 mm und bis zu 50 mm Linsenstärke.
- Kompatibel mit den meisten Satisloh Schleif-, Zentrier- und Poliermaschinen.
- Mobile Bauweise ermöglicht den flexiblen Einsatz dort, wo das Handlingsystem gerade benötigt wird.

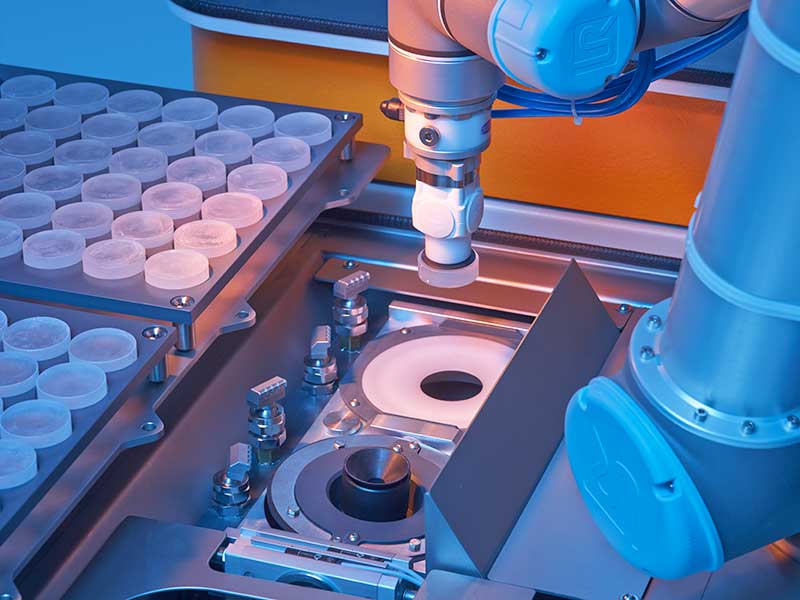

- Modulares, nachrüstbares Design mit optionalen Wasch- und Wendestationen und doppeltem Vakuumsauger.
- Verwendung von zwei Trays für noch mehr Produktivität und weniger Nachladen - bis zu 408 Linsen pro Ladezyklus.

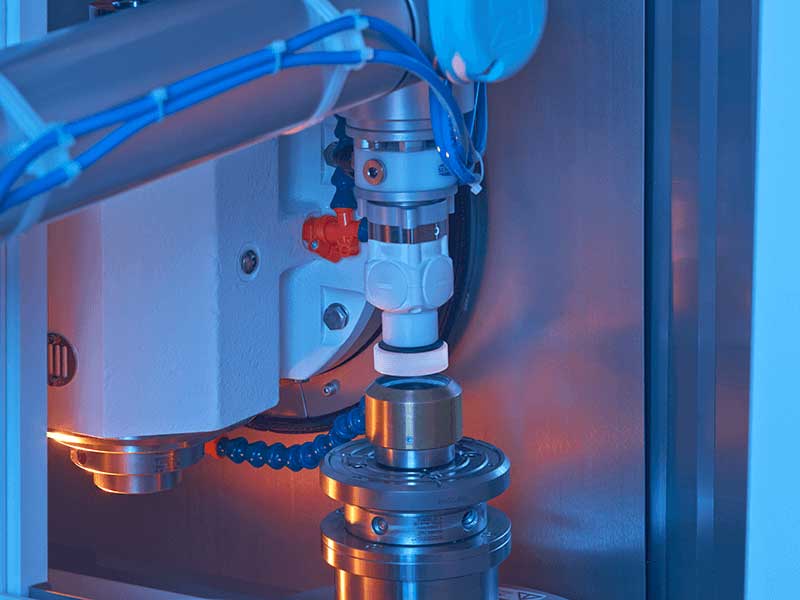

- Vollautomatisches Beladen mit mindestens 250 mm/sec erhöht die Produktivität.
Zuverlässigkeit
- Die Wiederholgenauigkeit von +/- 0,1 mm beim Linsenhandling garantiert einen reibungslosen Betrieb.
- Sehr hohe Sensitivität beim Linsenhandling, verursacht weniger Schäden als das manuelle Laden.
Einfache Bedienung
- Einfaches Andocksystem spart Installationszeit.
- Keine Umrüstung erforderlich - kann auch während des manuellen Ladens an der Maschine verbleiben.
| Kapazität: | 408 Linsen Ø ≤ 18 mm, 2 Trays per Beladezyklus |
| Geometrien: | Sphären, Asphären, Zylinder, Toroide, Freiformen, Prismen und andere optische Werkstücke |
| Arbeitsbereich: | händelt Werkstücke mit Ø 15-80 mm und bis zu 50 mm Linsendicke 25 mm an der Waschstation |
| Abmessungen (BxTxH): | 1100 x 700 mm / 43 x 28 Zoll |
Änderungen technischer Daten ohne vorherige Ankündigung sind möglich. Zur Prüfung von Details setzen Sie sich mit Satisloh in Verbindung.
