SPM-50

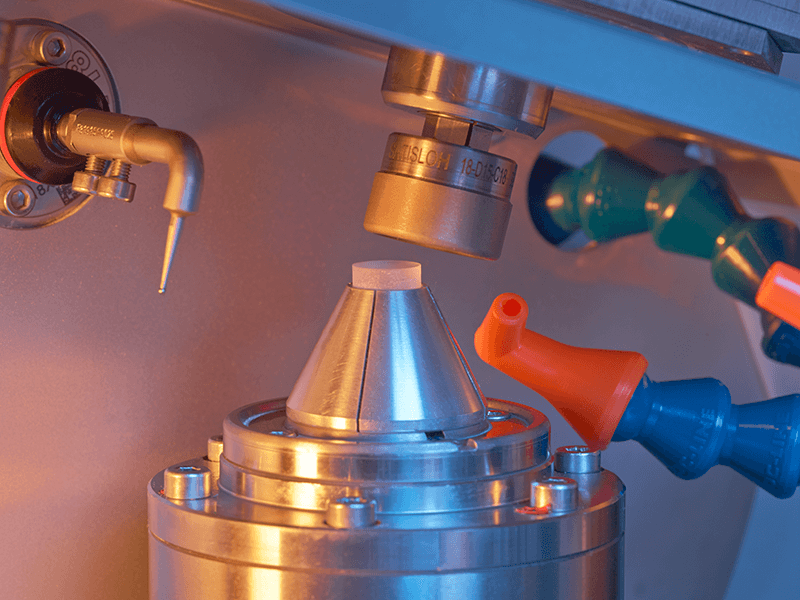

Die SPM-50 CNC-Schleifmaschine ist die perfekte Wahl für die Produktion kleiner und mittlerer Optiken von Ø 5 mm bis zu Ø 50 mm.

SPM-50
SPM-50
SPM-50
SPM-50

Die beste Lösung für die Produktion von kleinen und mittleren Optiken

Die SPM-50 zeichnet sich durch höchste Sensivität beim Handling kleiner Linsen aus. Gleichzeitig bietet Sie aber auch die für die Bearbeitung größerer Durchmesser unerlässliche Antriebskraft.

Flexibilität und Effizienz

  • Die SPM-50 wurde dazu entwickelt vor allem kleine, besonders empfindliche Linsen zu bearbeiten, ohne jedoch an Antriebskraft und Robustheit einzubüßen, welche zur Bearbeitung größerer Durchmesser notwendig sind.
  • schneller als erwartet; ermöglicht Vor- und Feinschleifen in einem Arbeitsgang und mit kleinstmöglichen oberflächennahen Schäden

Zuverlässigkeit und Präzision

  • Die verbesserte Maschinen- und Achsenkühlung gewährleistet eine optimale und konstante Bearbeitungstemperatur während des Schleifvorgangs und damit eine wiederholbare Prozessleistung.
  • direkt angetriebene Linearantriebe und Servomotoren gewährleisten höchste Wiederholgenauigkeit bei der Bearbeitung

Einfache Bedienbarkeit

  • Schnelle und unkomplizierte Reinigung dank beschichtetem Arbeitsraum
  • wartungsfreundlich
  • kompakte Stellmaße
Geometrien:Sphären, Asphären
Arbeitsbereich:Durchmesser von 5-50 mm
Abmessungen (BxTxH):700 x 1350 x 1950 mm / 28 x 53 x 77 in
Gewicht:ca. 895 kg / 1973 lb

Änderungen technischer Daten ohne vorherige Ankündigung sind möglich. Zur Prüfung von Details setzen Sie sich mit Satisloh in Verbindung.

Optionen und Zubehör

Optionen

  • Integrated automatic loading system HS-30
  • Collaborative loading system HS-200
  • Electronic sagittal height measurement system with machine interface and set of spherometer rings
  • Satisloh Asphere Grinding software module
  • Satisloh ‘’DataCorrect’’ software module, for interfacing with external measuring devices
  • Satisloh ‘’Cone’’ software module, for edging of conical cylinders
  • Emulation software with integrated 3D-simulation for Windows based PC
  • Remote service option

Zubehör

  • Coolant tank, 40 litre tank with pump, cooling coil and thermostat (external chiller needed)
  • Coolant centrifuge, with 125 litre tank, pump, cooling coil and thermostat (external chiller needed)
  • Chiller System, 2kW cooling power, ± 1K temperature stabilization
  • External exhausting system
  • Workpiece clamping systems: collet chucks, rotor chucks, vacuum chucks
  • Diamond grinding tools
  • Measuring device for tools and reception heights
  • Loading trays for HS-30 loading system
  • Several coolant additives
  • Axis adjustment tool
  • SYNLINE tool design software

Kaufen Sie einen SPM-50 und erhalten Sie MES-360 Lite kostenlos!

Ihr Einstieg in Industrie 4.0 mit MES-360 Lite

Mehr Transparenz und Sichtbarkeit der Maschinenleistung ist einer der wichtigsten Schritte, um Ihre Produktion zu optimieren und Kosten zu senken. MES-360 Lite liefert tägliche Berichte mit vordefinierten KPIs zur Erfassung der Maschinenauslastung, des Produktionsdurchsatzes und der Top-5-Fehler für alle Ihre Satisloh Lab 4.0 ready Maschinen.

MES-360 Lite ist einfach zu installieren, benötigt nur minimale Wartungsarbeiten (Windows OS-Updates) und erfordert nur grundlegende Computerkenntnisse. Das System erlaubt bis zu 50 Maschinenanschlüsse.

Sie können MES-360 Lite jederzeit auf die Vollversion upgraden oder einzelne Module hinzufügen, sobald sich Ihre Anforderungen ändern.

Relevante Produkte

HS-30

Voll integriertes Ladesystem für Mikro-, kleine und mittelgroße Optiken. Verarbeitet Einzel-, Stab- und gekittete Linsen von Ø 4 - 42 mm an Schleif- und Poliermaschinen.

SPS-50

kompakte 4-Achsen-CNC-Poliermaschine für die Herstellung von kleinen bis mittelgroßen Sphären und Asphären von Ø 5 mm bis Ø 50 mm

HS-200

Effizientes, mobiles Automatisierungssystem für das vorsichtige Handling von Linsen bis Ø 80 mm, geeignet für die meisten Satisloh-Maschinen.
