SPM-10

Die Mikrooptik-Schleifmaschine SPM-10 erweitert die Produktionsmöglichkeiten um das Schleifen komplexer, kleiner Linsen, nichtlinearer Formen und mikrooptischer Asphären mit höchster Präzision und bester Oberflächengüte.

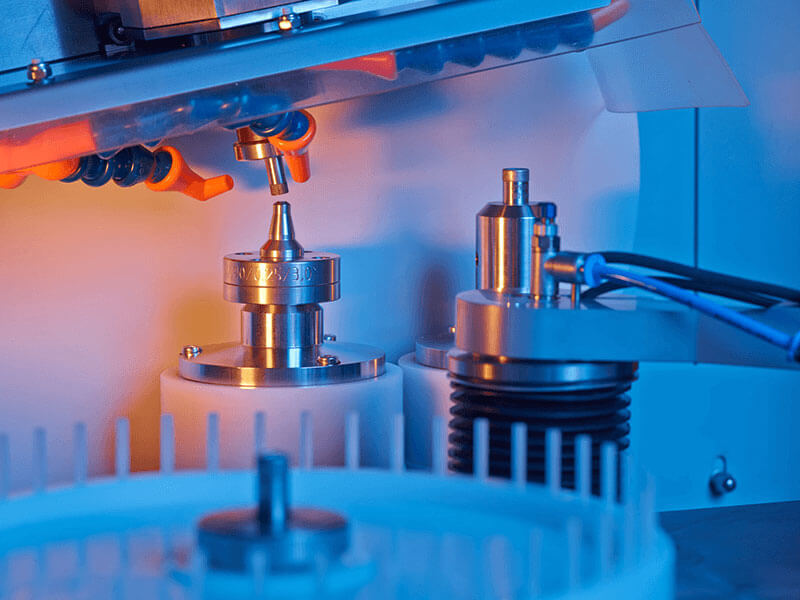

Schleifen von mikrooptischen Spheren & Asphären

Die SPM-10 ermöglicht die Herstellung von mikrooptischen Sphären und Asphären im Submillimeterbereich bis zu 10 mm.

Flexibilität und Effizienz

  • Die Werkzeugspindel leistet bis zu 100.000 U/min für die Fertigung kleinerer Werkstücke als bisher.
  • Drei Aufnahmen für unterschiedliche Werkstücke zur Auswahl: Rotorspannfutter, Vakuumspannfutter oder Spannzangenfutter.
  • Luftgelagerte oder einer kugelgelagerte Spindel je nach Anwendung wählbar.
  • Bereit für die automatisierte Produktion.

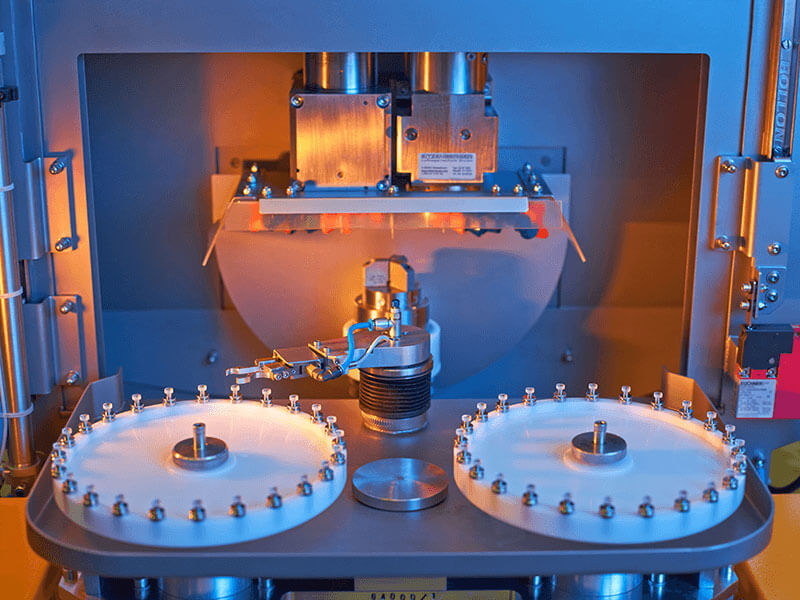

  • Optionales vollintegriertes Automatisierungssystem HS-30 zum hochsensiblen Handling von Mikrolinsen.
  • Geringer Stromverbraucht und flexibler, von der Stromquelle unabhängiger Maschinenstandort.

Zuverlässigkeit und Präzision

  • Wassergekühlter Linearantrieb für höchste Präzision in der Mikrooptik.
  • Höhere Positionsgenauigkeit durch C-Achsen-Modus der Werkstückspindel.
  • Direkt angetriebene und wassergekühlte B-Achse garantiert eine bessere Wiederholgenauigkeit und höhere Präzision.
  • Das integrierte Qualitätskontrollsystem (IQS) der Maschine kompensiert automatisch Ungenauigkeiten, die durch Werkzeugverschleiß entstehen.

Einfache Bedienbarkeit

  • Optimierte Mensch-Maschine-Schnittstelle (HMI) für eine einfache Bedienung.
  • ReST-Schnittstelle ermöglicht die reibungslose Integration in Ihr Manufacturing Execution System.
Geometrien: Sphären & Asphären
Arbeitsbereich:

sphärisch: Ø <1-10 mm asphärisch: Ø 7-12 mm Werkzeugdurchmesser bis zu 30 mm

Abmessungen (BxTxH):

700 x 1300 x 1725 mm / 28 x 51 x 78 Zoll

Gewicht:

795 kg / 1752.67 lb (ohne HS-30 Handlingsystem)

Änderungen technischer Daten ohne vorherige Ankündigung sind möglich. Zur Prüfung von Details setzen Sie sich mit Satisloh in Verbindung.
