C-50

Die C-50 bietet effizientes und vielseitiges Zentrieren kleinster bis mittelgroßer Präzisionsoptiken. Mit zwei Werkzeugspindeln, dem Centro-Softwarepaket und der Möglichkeit zur Automatisierung gewährleistet sie volle Flexibilität sowohl für kleine als auch große Losgrößen und bei verschiedenen Kantengeometrien.

C-50 Centering machine for micro to mid-sized optics

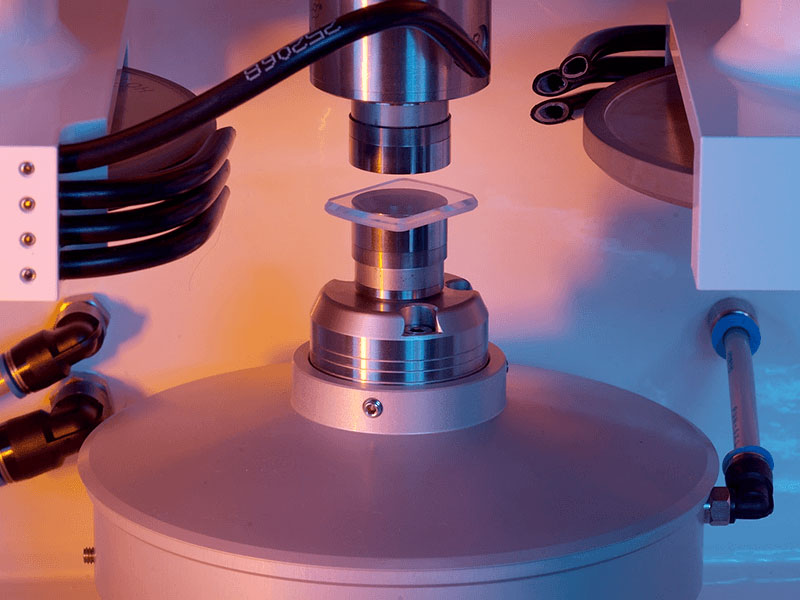

C-50 centering machine of mid-sized optics

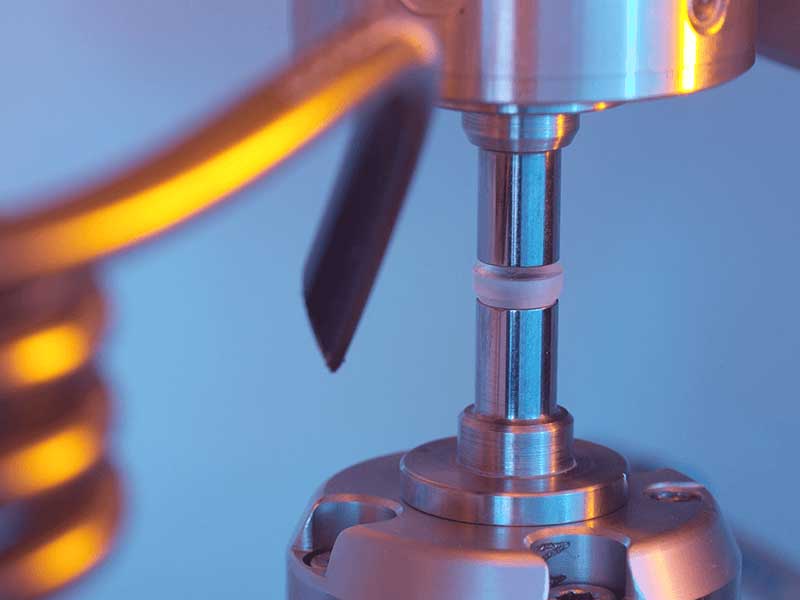

C-50 optical centering machine for micro-optics
C-50 centering machine for micro-optics with laser alignment system

Effizientes & präzises Zentrieren

Als Nachfolger der LOH WG-Maschinen und der bewährten Baureihen LZ 25 und LZ 80 profitiert die C-50 von über 65 Jahren Erfahrung im Zentriermaschinenbau bei Satisloh.

Effizienz und Benutzerfreundlichkeit

Wir legen viel Wert darauf, den Umgang mit unseren Maschinen effizient und benutzerfreundlich zu gestalten. Dies wird erreicht durch:

  • Benutzerfreundlichee Centro Maschinen- und Emulationssoftware mit grafischer und menügeführter Oberfläche.
  • Integrierte Funktionen für Mittendickenmessung und -kompensation zur Gewährleistung der Wiederholbarkeit der Fasenbreite.
  • Das integrierte Handlingsystem HS-30 zum automatischen Beladen von Teilen (optional).
  • Lasermessung des Keilfehlers vor dem Zentrieren (optional).
  • Größere Türen, die bessere Sicht und einen leichteren Zugang zum Arbeitsraum und damit einfachere Werkzeugwechsel und eine leichtere Reinigung ermöglichen.
  • Ergonomische Anordnung der Bedienelemente.

Funktionalität durch Flexibilität

Wir wissen, dass die Prozesse jedes Kunden einzigartig sind. Aus diesem Grund wurde die Maschine modular und aufrüstbar konzipiert. So stellen wir sicher, dass Anpassungen an zukünftige Bedürfnisse möglich sind. Dies umfasst:

  • Verschiedene Klemmoptionen vom Spannen mittels Glocke bis hin zu kundenspezifischen Klemmlösungen.
  • Modularer Softwareaufbau, bei dem Sie die Optionen kaufen, die Sie benötigen.
  • Vielfältige Möglichkeiten zur Automatisierung mit dem Ladesystem HS-30.

Qualität beginnt mit Konstruktion und Montage

Um eine gleichbleibende Qualität der Maschine zu gewährleisten, wurde viel Sorgfalt darauf verwendet

  • Hohe Dämpfungscharakteristik und Steifigkeit des Maschinenfußes zu erreichen.
  • Durch den thermosymmetrischen Aufbau Temperaturschwankungen möglichst gering zu halten.
  • Hochwertige Komponenten zu verwenden und eine mikrometergenaue Montage durch Fachkräfte sicherzustellen. So erreicht die Maschine mühelos die Genauigkeiten, die bei der Zentrierung kleiner bis mittelgroße Optiken erforderlich sind.
Arbeitsbereich:

Durchmesser: Ø 1-50 mm
Höhe: Ø 0-25 mm

Abmessungen (BxTxH):

850 x 1030 x 1900 mm / 33.46 x 40.55 x 74.80 Zoll

Versorgung:

Leistung: 3,5 kVA
Luftzufuhr: 6 bar

Gewicht:

870 kg / 1918 lb
970 kg / 2138 lb (mit Ladesystem)

Änderungen technischer Daten ohne vorherige Ankündigung sind möglich. Zur Prüfung von Details setzen Sie sich mit Satisloh in Verbindung.

Kaufen Sie eine C-50 und erhalten Sie MES-360 Lite kostenlos!

Ihr Einstieg in Industrie 4.0 mit MES-360 Lite

Mehr Transparenz und Sichtbarkeit der Maschinenleistung ist einer der wichtigsten Schritte, um Ihre Produktion zu optimieren und Kosten zu senken. MES-360 Lite liefert tägliche Berichte mit vordefinierten KPIs zur Erfassung der Maschinenauslastung, des Produktionsdurchsatzes und der Top-5-Fehler für alle Ihre Satisloh Lab 4.0 ready Maschinen.

MES-360 Lite ist einfach zu installieren, benötigt nur minimale Wartungsarbeiten (Windows OS-Updates) und erfordert nur grundlegende Computerkenntnisse. Das System erlaubt bis zu 50 Maschinenanschlüsse.

Sie können MES-360 Lite jederzeit auf die Vollversion upgraden oder einzelne Module hinzufügen, sobald sich Ihre Anforderungen ändern.
