PR-150

Die CNC-gesteuerte Schleifmaschine PR-150 dient nicht nur der Bearbeitung von Prismen, sondern kann auch für Außenkantenkonturen sowie das Runden von Stablinsen eingesetzt werden. Mit ihrer robusten Bauweise und Langlebigkeit am Markt setzt diese Maschine den Maßstab für die Prismen- und Konturenschleifmaschinen. In Kombination mit dem automatisierten Satisloh Handlingsystem HS-200 lässt sich die PR-150 sogar in automatisierten Optik-Fertigungslinien einsetzen.

PR-150 grinding machine for the processing of prisms, outside edge contours and rounding of rod lenses
PR-150 grinding machine for the processing of prisms, outside edge contours and rounding of rod lenses

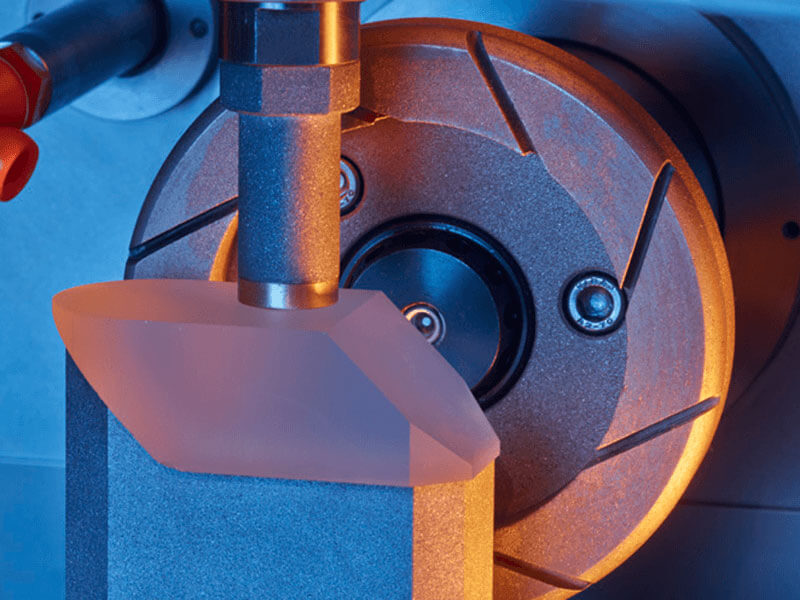

PR-150 prism grinding

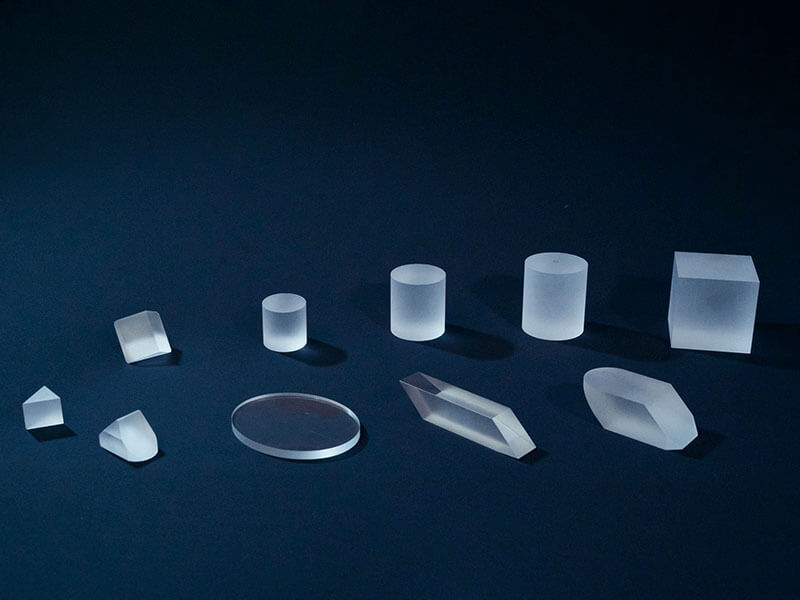

PR-150 grinding samples

Prismenverarbeitung in Bestform

Über 20 Jahre Marktpräsenz machen die PR-150 zu einer bewährten Marke für das Schleifen und die Kantenbearbeitung von Prismen. Ihre Brachenbekanntheit verdankt sie ihrer Benutzerfreundlichkeit, ihrer Fähigkeit, große Mengen an Material abzutragen sowie eine ausgezeichnete Winkelgenauigkeit mit einer fein geschliffenen Oberfläche zu erzielen. Mit den zusätzlichen Optionen der Linsenkonturierung, dem Runden von Stablinsen und der Möglichkeit zur Automatisierung ist sie ein echtes Arbeitstier.

Benutzerfreundlichkeit und Effizienz

Die PR-150 ist auf Geschwindigkeit und Effizienz ausgelegt. Dies erreichen wir durch kleine Details und Optimierungen, die die Verwendung der Maschine zu einem echten Erlebnis machen.

  • Schnelle mechanische Einrichtung durch einfache Spannvorrichtungen.
  • Einfache und bequeme Auftragseinrichtung mit der geführten Benutzeroberfläche von PriSyS.
  • Editierbare Standardformulare mit einfacher Eingabe aller Prozessparameter.
  • Automatische Schnittbahnberechnung.
  • Optimale Schnittleistung durch variable Vorschubeinstellung.
  • Manuelle Prozessoptimierung mit individuellen Einstellungen.
  • Grafische Prozesssimulation zur Optimierung des Auftrags.
  • Optionales automatisches Ladesystem HS-200.
  • Integrierte Luftduschenfunktion zur Reinigung der Werkstücke nach dem Schleifen.

Hohe Präzision

  • Optimiertes Antriebskonzept von Spindeln und Achsen ermöglicht hohe Prozessgeschwindigkeit bei bester Genauigkeit.
  • Schleift extrem genaue Winkel von Planflächen im Verhältnis zueinander.
  • Variable Programmierung der Vorschubgeschwindigkeit ermöglicht die Anpassung der Maschine an die Geometrie des Werkstücks und verbessert die Oberflächenqualität.
Arbeitsbereich:5-150 mm größte Diagonale des Werkstückes (symmetrisch) mit einer Höhe von 90 mm
Abmessungen (BxTxH):1000 x 1480 x 1900 mm / 39.4 x 58.3 x 74.8 Zoll
Gewicht:

1150 kg / 2535.3 lbs

Versorgung:

Leistung: 7,5kVA
Luftversorgung: 6bar

Änderungen technischer Daten ohne vorherige Ankündigung sind möglich. Zur Prüfung von Details setzen Sie sich mit Satisloh in Verbindung.

Kaufen Sie eine PR-150 und erhalten Sie MES-360 Lite kostenlos!

Ihr Einstieg in Industrie 4.0 mit MES-360 Lite

Mehr Transparenz und Sichtbarkeit der Maschinenleistung ist einer der wichtigsten Schritte, um Ihre Produktion zu optimieren und Kosten zu senken. MES-360 Lite liefert tägliche Berichte mit vordefinierten KPIs zur Erfassung der Maschinenauslastung, des Produktionsdurchsatzes und der Top-5-Fehler für alle Ihre Satisloh Lab 4.0 ready Maschinen.

MES-360 Lite ist einfach zu installieren, benötigt nur minimale Wartungsarbeiten (Windows OS-Updates) und erfordert nur grundlegende Computerkenntnisse. Das System erlaubt bis zu 50 Maschinenanschlüsse.

Sie können MES-360 Lite jederzeit auf die Vollversion upgraden oder einzelne Module hinzufügen, sobald sich Ihre Anforderungen ändern.
