SPM-200

Die Präzisionsoptik-Schleifmaschine SPM-200 deckt einen großen Werkstückbereich von 5-200 Ø in mm ab.

Die einzigartige Doppelspindel-Technologie und das besondere Achsendesign der Maschine ermöglichen überragende Geschwindigkeit und eine gleichmäßige Bearbeitung von Sphären, Asphären und Freiformflächen.

SPM-200 grinding machine for spheres, aspheres, and freeform surfaces
SPM-200 grinding machine for spheres, aspheres, and freeform surfaces

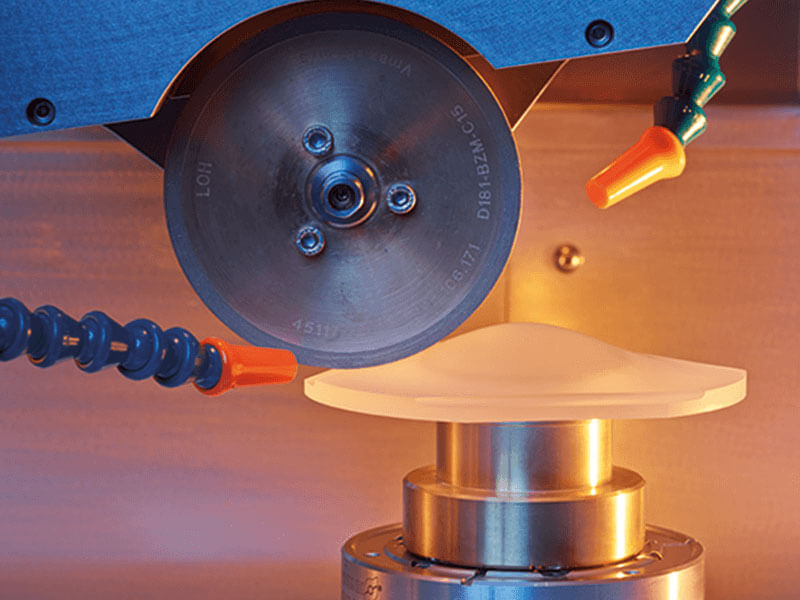

SPM-200 grinding with disc tool
SPM-200 form verification with integrated measuring probe

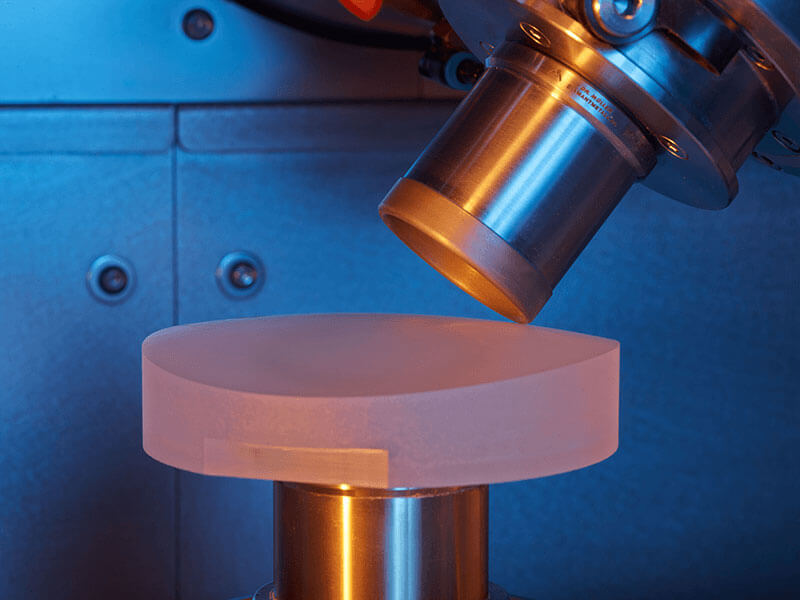

SPM-200 grinding with cup tool
SPM-200 grinding with ball segment tool

Präzises Schleifen für ein breites Spektrum hochwertiger optischer Oberflächen

Die flexibel einsetzbare SPM-200 ermöglicht eine effiziente und kostenwirksame Produktion von hochwertigen optischen Oberflächen.

Flexibilität und Effizienz

  • Die erweiterte Y-Achse und das modulare Spindelkonzept ermöglichen die Bearbeitung einer breiten Auswahl von Werkstückgeometrien.
  • Der patentierte 360°-Werkzeugschwenkkopf, ausgestattet mit bis zu zwei Werkzeugspindeln und zusätzlicher Horizontalspindel spart Rüstzeiten und ermöglicht diverse Prozesse ohne Umrüsten.
  • Schleifen im Scheiben- und Topfwerkzeugmodus für eine kosteneffiziente Produktion.

Zuverlässigkeit und Präzision

  • Direkt angetriebene und wassergekühlte Spindeln und Achsen für höchste Präzision.
  • Optionale luftgelagerte Werkstückspindel für hervorragende Oberflächengüte.
  • 3D-Prozesssimulation für hohe Prozesssicherheit.
  • Das Integrierte Qualitätskontrollsystem (IQS) der Maschine gleicht automatisch den Werkzeugverschleiß aus und kompensiert eventuelle Ungenauigkeiten.
  • Das On Machine Metrology-System (OMM) prüft die Qualität von Asphären und ermöglicht eine sofortige Korrektur.
  • Das einzigartige und bewährte Maschinenbett aus Polymerbeton sowie schwingungsdämpfende Maschinenfüße sorgen für hohe Stabilität.

Einfache Bedienbarkeit

  • Die nutzerfreundliche Softwareoberfläche BaSyS von Satisloh ermöglicht eine einfache und komfortable Prozesseinrichtung.
  • Das durchdachte Maschinendesign ermöglicht eine komfortable Bedienung sowie eine schnelle und einfache Wartung durch erleichterte Zugänglichkeit.
Geometrien:Sphären, Asphären, Zylinder, Toroide, Freiformen und andere optische Flächen
Arbeitsbereich:

sphärisch Ø 10-200 mm (mit Einschränkungen bis zu 300 mm)
asphärisch Ø 10-300 mm

Abmessungen (BxTxH):1200 x 1850 x 1970 mm / 47.2 x 72.8 x 77.5 Zoll
Gewicht:ca. 3200 kg / 7054 lb

Änderungen technischer Daten ohne vorherige Ankündigung sind möglich. Zur Prüfung von Details setzen Sie sich mit Satisloh in Verbindung.

Kaufen Sie eine SPM-200 und erhalten Sie MES-360 Lite kostenlos!

Ihr Einstieg in Industrie 4.0 mit MES-360 Lite

Mehr Transparenz und Sichtbarkeit der Maschinenleistung ist einer der wichtigsten Schritte, um Ihre Produktion zu optimieren und Kosten zu senken. MES-360 Lite liefert tägliche Berichte mit vordefinierten KPIs zur Erfassung der Maschinenauslastung, des Produktionsdurchsatzes und der Top-5-Fehler für alle Ihre Satisloh Lab 4.0 ready Maschinen.

MES-360 Lite ist einfach zu installieren, benötigt nur minimale Wartungsarbeiten (Windows OS-Updates) und erfordert nur grundlegende Computerkenntnisse. Das System erlaubt bis zu 50 Maschinenanschlüsse.

Sie können MES-360 Lite jederzeit auf die Vollversion upgraden oder einzelne Module hinzufügen, sobald sich Ihre Anforderungen ändern.
