GI-AP

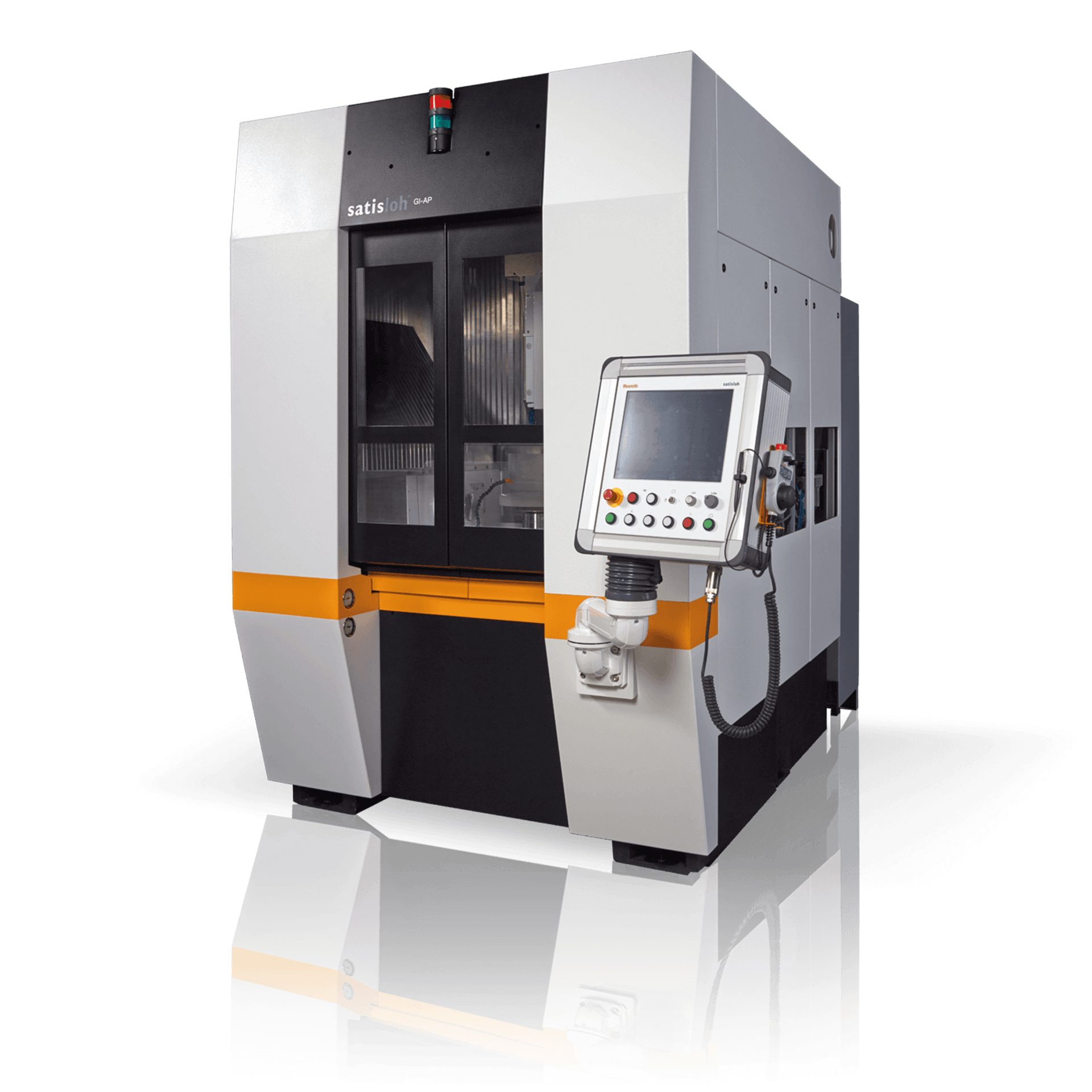

Die GI-AP ist ein hochmodernes 5-Achs-CNC-Poliersystem für die qualitative Vor- und Feinpolitur verschiedener optischer Formen mit Ø bis zu 500 mm. In Kombination mit ADAPT, dem deterministischen Korrekturpolieralgorithmus von Satisloh, sorgt sie nicht nur für hochpräzise asphärische Oberflächen, sondern auch dafür, dass weniger iterative Schritte in der Produktion notwendig sind.

GI-AP Polishing center for complex geometries
GI-AP deterministic polishing using ADAPT
GI-AP aspherical polishing

Außergwöhnliche Polierleistung komplexer Geometrien

Leistungsstarke und vielseitige Funktionen sowie ein innovatives Maschinendesign, das kundenspezifische Anpassungen ermöglicht, machen die GI-AP zur perfekten Wahl, wenn es um das Polieren von Sphären, Asphären, Freiformflächen, Prismen und anderen Geometrien geht. Ein integrierter Messtaster und die enthaltene Abrichtfunktion helfen, den Produktionsprozess so kurz wie möglich zu halten.

Flexibilität und Effizienz

  • Universelle Anwendung für Sphären, Asphären, Prismen und komplexere Formen in verschiedenen Poliermodi.
  • ADAPT-Technologie für präzisestes und effizientestes Asphärenschleifen.
  • Maßgeschneiderte Maschinenversionen für spezifische Kundenanforderungen.
  • Integrierte Abrichtspindel zum Abrichten von Werkzeugen.
  • Integrierter Postprozessor Satisloh CAMPos ermöglicht kundenspezifische CAD/CAM-Anwendungen.

Zuverlässigkeit

  • Direkt angetriebene Spindeln ermöglichen hochdynamische Achsbewegungen.
  • Stabile und wiederholgenaue Formgenauigkeit aufgrund gekühlter Achsen und Antriebe.
  • 3D-Simulationsmodus für hohe Prozesssicherheit.
  • Mittendickenmessung mit integriertem Messtaster.
  • Hochstabiler und schwingungsdämpfender Maschinenfuß aus Polymerbeton.

Einfache Bedienbarkeit

  • Einfache Einrichtung und Bearbeitung von Aufträgen über die menügeführte Software-Oberfläche BaSyS.
Geometrien:                                  Sphären, Asphären, Planoptik, Zylinder, Prismen, Kuppeln, Stangen und andere komplexe Formen
Arbeitsbereich:

bis zu Ø 500 mm
Prismen bis zu 310 mm

Abmessungen (BxTxH):1670 x 2660 x 2530 mm / 66 x 105 x 100 Zoll
Gewicht:ca. 6,000 kg / 13,228 lb (je nach Konfiguration)

Alle technischen Daten können ohne vorherige Ankündigung geändert werden. Prüfen Sie die Details mit Satisloh.

Kaufen Sie eine GI-AP und erhalten Sie MES-360 Lite kostenlos!

Ihr Einstieg in Industrie 4.0 mit MES-360 Lite

Mehr Transparenz und Sichtbarkeit der Maschinenleistung ist einer der wichtigsten Schritte, um Ihre Produktion zu optimieren und Kosten zu senken. MES-360 Lite liefert tägliche Berichte mit vordefinierten KPIs zur Erfassung der Maschinenauslastung, des Produktionsdurchsatzes und der Top-5-Fehler für alle Ihre Satisloh Lab 4.0 ready Maschinen.

MES-360 Lite ist einfach zu installieren, benötigt nur minimale Wartungsarbeiten (Windows OS-Updates) und erfordert nur grundlegende Computerkenntnisse. Das System erlaubt bis zu 50 Maschinenanschlüsse.

Sie können MES-360 Lite jederzeit auf die Vollversion upgraden oder einzelne Module hinzufügen, sobald sich Ihre Anforderungen ändern.
